Реле времени применяется в качестве электромагнитных реле времени в цепях постоянного тока. Втягивающие катушки реле изготавливаются на номинальные напряжения: 12, 24, 48, 110 и 220 В.

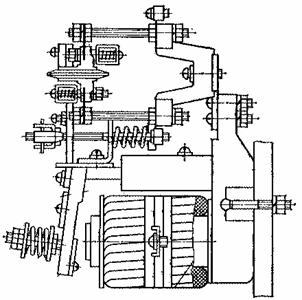

| Рисунок - Реле времени |
|---|
 |
Технические характеристики
|
Тип реле |
Число контактов |
Пределы регулировки выдержки
времени, с, полученные |
Примечание |
|
отключением катушки |
закорачиванием катушки |
|
РЭВ 811 |
1"З", 1"Р" |
0,25-1 |
0,4-1,5 |
При 3"Р"
контактах пределы регулировки выдержки времени снижаються |
|
РЭВ 812 |
0,8-2,5 |
0,9-2,8 |
|
РЭВ 813 |
2-3,5 |
2,2-3,8 |
|
РЭВ 814 |
3-5 |
3,8-5,5 |
|
РЭВ 815 |
2"З", 2"Р" |
0,25-0,6 |
0,4-0,9 |
|
РЭВ 816 |
0,5-1,5 |
0,6-1,7 |
|
РЭВ 817 |
1,2-2,5 |
1,3-2,7 |
|
РЭВ 818 |
2-3,5 |
2,2-3,8 |
|
