Контроллеры

Контроллеры серии ККТ-60А - силовые кулачковые контроллеры - предназначены для пуска, реверсирования и регулирования скорости вращения электродвигателей переменного тока.

Кулачковый контроллер серии ККТ


Механизм Тип контроллера Мощность (кВт) двигателя 380В Масса, кг.

Всех типов

ККТ 61АККТ 68А с ДР 160ККТ 63А

5-1010-60до 15

15

Подъема

ККТ 65А с ТРД 160ККТ 69А с ДР 160 и ТРД 160

10-2420-60

15

Передвижения

ККТ 62 с ДР 160

2х7-2х25

15



Контроллеры ККТ 61, 62, 68 применяются для тихоходных кранов малой и средней грузоподъемности Л и С режимов работы.

ККТ 65А и ККТ 64А - для кранов большой грузоподъемности с использованием динамического торможения с самовозбуждением, работающих в Л, С и Т режимах.

Контроллер ККТ 61А применяется с электродвигателем с фазным ротором

Контроллер ККТ 69 имеет реверсор ДР 160 с контакторами КМ2 и КМ3 и дополнительный магнитный контроллер ТРД 160.
Контроллер типа ККТР 63А используется для управления короткозамкнутым двигателем.

Кулачковые контроллеры серии КВ1-01 применяются для управления двигателями постоянного тока всех типов, серии КВ1-02 для управления двигателями последовательного возбуждения.



Основные технические данные кулачковых контроллеров постоянного тока



Механизм

Тип контроллера

Мощность двигателя (кВт) напряжение 220 и 440В

Масса, кг

Передвижения

КВ1-01

15-25

45

Подъема

КВ1-02

10-25

45


Командоконтроллеры

Командоконтроллеры (КК) предназначаются для коммутации катушек реле, контакторов, регуляторов, цепей управления преобразовательных установок и др. Командоконтроллеры типа ККП 1000 допускают частоту включений до 600 в час и силу тока длительного режима 16А.



Технические данные командоконтроллеров серии КПП 1000


Тип контроллера
Приводы
Число
Положений
Цепей
Влево
Вправо

ККП 1100

Фиксация в каждом положении

5

5

12

ККП 1200

То же для грейферного крана

5

5

12

ККП 1300

С возвратом в нулевое положение

1

1

10

ККП 1400

Со встроенным сельсином

4

4

6



Сельсиновые КК используются в бесконтактных системах регулирования и для управления грузовыми магнитами; выполняются с выходом на постоянном и переменном токе



Командоаппараты типа КА-4

Командоаппараты кулачковые регулируемые типа КА-4 предназначены для автоматического дистанционного управления электроприводами в качестве путевых конечных выключателей, где требуется особая точность и надежность управления. Командоаппараты типа К-4 рассчитаны для работы в цепях постоянного тока напряжения до 440В и до 380В переменного тока частоты 50 и 60 Гц.



Технические данные командоаппаратов КА-4


Тип командоаппарата Число ком. элементов Вращение барабана Расположение переднего вала

КА-414НКА-41БА1

4, 6

-

С правым выходом переднего вала

КА-414А-2, КА4161-2

4, 6

-

С левым выходом переднего вала

КА-416, 3424, 426-3

4, 6

-

С левым и правым выходом переднего вала

КА-424, 426

4, 6

-

С односторонним выходом переднего вала

КА 4054, 4048, 4058

4, 6

Реверсивное

С односторонним выходом переднего вала

КА 4148, 4168, 4188

6, 8, 16, 24

Последовательное

С односторонним выходом переднего вала

КА 4148-4, 4168-4, 4188-4, 4269

8, 16, 24

Параллельное

С односторонним выходом переднего вала

КА 4658-21 4658-23

5

Реверсивное

С двухсторонним выходом переднего вала


Конечные выключатели

Конечные выключатели служат для ограничения действия механизмов крана, включения цепей сигнализации, а также используются в качестве выключателей блокировки.На кранах применяются рычажные выключатели серии КУ приводные (редукторные) серии ВУ.



Технические данные крановых конечных выключателей


Тип Назначение Привод Масса, кг

КУ 701АКУ 741

Механизмы горизонтального перемещения

Рычажный с самовозвратом и фиксацией в нужном положении

2,74,5

КУ 703А

Механизмы подъема

Самовозврат под действием груза

10,3

КУ 704АКУ 744КУ 706

Механизмы горизонтального перемещения

Фиксированное положение

2,74,53,3

ВУ 150МВУ 250М

Механизмы подъема

Шпиндельный

6,09,0

ВК 200 ВП 16 ВПК 2000М

Блокировка дверей и люков

Рычажный с самовозвратом

0,40,60,4

ВК 300

Механизмы горизонтального перемещения

Рычажный с самовозвратом

0,6


Блоки резисторов

Блоки резисторов крановые типов Б6М,БК12МС и БФКМС предназначены для пуска, регулирования скорости и торможения крановых электродвигателей постоянного тока напряжением до 440В или переменного тока напряжением до 660В и частотой и частотой до 60Гц. Вид климатического исполнения – У2.УХЛЗ и Т2.



Технические характеристики блоков резисторов


Тип Расчеиная мощность номинальном режиме, кВт Порядковый номер типоисполнения Номинальный ток,А Номинальное сопротивление,Ом

Б6М

6,8

01

02

03

04

05

06

07

08

09

10

11

12

233

210

165

131

117

105

83

66

59

53

41

37

0,1

0,1

0,2

0,4

0,5

0,6

0,9

1,5

2,0

2,4

3,6

4,9

БФКМС

5,7

-

-

-

БК12МС

4,0

101

102

103

104

105

106

8,5

21,2

13,8

14,5

13,0

10,7

52,8

8,4

11,7

17,4

23,4

33,6


Токоприемники и троллеедержатели

Аппараты кранового токопровода- токоприемники и троллеедержатели предназначены для подвода электроэнергии напряжением 440В постоянного тока или 660В переменного тока частотой 50 и 60Гц к крановым электромеханизмам в условиях умеренного иили тропического климата.

ТКН,ДТН и Д –для наружной установки

ТК и ДТ – для внутренней установки


Технические характеристики


Токоприемники
Троллеедержатели

Тип

Ток

Продолжительного

Режима,А

Тип

Номинальная нагрузка, Н

Междуфазное

Расстояние,мм

ТК-11В-1М

ТКН-11В-1М

100

ДТ-12Б-1

ДТН-12Б-1

-

;

-

130

ТК-11В-2М

ТКН-11В-2М

250

ДТН-8Е-1

ДТ-11А-М

500

ТК-9А-1М

ТКН-9А-1

400

ДТ-2?�-М

ДТ-2Д-1

ДТ-2Д-1М

800

200

250

ТК-9А-2М

ТКН-9А-2

250

ДТН-2А-1М

3150

450

ТК-9А-3М

ТКН-9А-3

160

ДТН-2А-2М

3150

500

ТК-3В-1М

ТКН-3В-1

1000

Д-30-ВГ-ПС

Д-30-ВГ-П

800

250

ТК-3В-2М

ТКН-3В-2

630

ТК-12Б-1

100

ТК-12В-2

160

ТКН-12-1

100


Электрогидравлические толкатели ТЭ-30,50,80

Толкатели предназначены для использования в качестве привода колодочных тормозов подъемно – транспортных машин, кроме того они могут быть использованы и в других механизмах в качестве проводных (силовых)элементов.

Установка толкателей вертикальная штоком вверх при допустимом отклонении от вертикали ± 15 °

Толкатели ТЭ-30 могут быть использованы взамен ранее выпускавшихся толкателей ТЭГ-16М и ТЭГ-25М.



Основные технические характеристики толкателей


Наименование параметров
Тип электрогидротолкателей
ТЭ-30
ТЭ-50
ТЭ-80

Среднее усилие подъема, Н

300

500

800

Ход штока,мм

32

65

65

Время подъема штока, с

0,26

0,6

0,65

Время опускания штока,с

0,26

0,5

0,65

Потребляемая мощность,кВт

0,16

0,19

0,26

Номинальное напряжение сети, В

220/380

220/380

220/380

Масса,кг

12

20

21

Режим работы

Повторно-кратковременный, 720 включений в час


Тормоза типа ТКГ с электрогидротолкателями

 Тормоза ТКГ с электрогидротолкателями марок ТЭ-30,50,80 –колодочного типа , имеют наибольшее распространение в крановых механизмах торможения.


Основные технические характеристики


Типоразмер
тормоза

Диаметр тормозного шкива D, мм

Тормозной момент Мт, Нм

Электрогидравлический толкатель

Тип

Усилие подъема

Мощность, кВт

Напряжение, В

ТКГ-160М

160

100

ТЭ - 30

300

0,16

380

ТКГ-200М

315

300

ТЭ - 30

300

0,16

ТКГ-300М

355

800

ТЭ - 50

500

0,25

ТКГ-400М

400

1500

ТЭ - 80

800

0,25

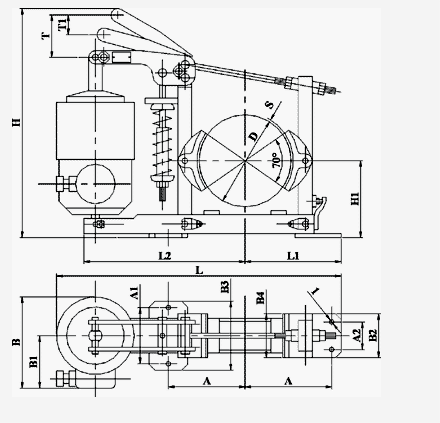

Чертеж колодочного тормоза типа ТКГ


Размеры в мм тормозов серии ТКГ


Шкив

A

A1

A2

B

B1

B2

B3

D1

H

H1

H2

L

L1

L2

S

T

T1

Масса, кг

Диаметр, D

Ширина

160

70

200

90

90

202

117

120

120

13

415

144

6

490

147

270

6

32

16

21.5

200

90

350

120

60

90

150

18

436

170

7

603

198

332

8

12

30

300

140

500

150

80

232

130

120

190

22

555

240

12

772

275

421

50

30

55

400

180

340

68

68

100

100

21

600

300

90

895

325

490

95


Колодочные тормоза общего назначения типа
ТКТ с электромагнитом переменного тока для шкивов диаметрами от 100 до 300 мм

Тормоза предназначены для затормаживания и растормаживания механизма, которому придан тормоз, в разных условиях работы. Тормоз ТКТ 100...300 приводятся в действие посредством электромагнита переменного тока типа МО. Работа тормоза: при затормаживании ток отключен, электромагнит не работает, шкив заторможен (принцип "fail-safe"). Под действием сжатой пружины рычаги поворачиваются на пальцах и прижимают колодки к поверхности тормозного шкива. При включении электромагнита главная пружина тормоза сжимается, и рычаги, освободившись от пружины, расходятся, растормаживая шкив.



Основные технические характеристики


Тип
тормоза

Диаметр тормозного шкива D, мм

Тормозной момент Мт в Нм

Электромагнит

ПВ=25%/ПВ=40%

ПВ=100%

Тип

Напряжение, V

ТКТ-100

100

20
39
157
235
412

11

МО-100Б

220, 380, 500

ТКТ-200/100

200

22

МО-100Б

ТКТ-200

300

78

МО-200Б

ТКТ-300/200

400

118

МО-200Б

ТКТ-300

500

167

МО-300Б

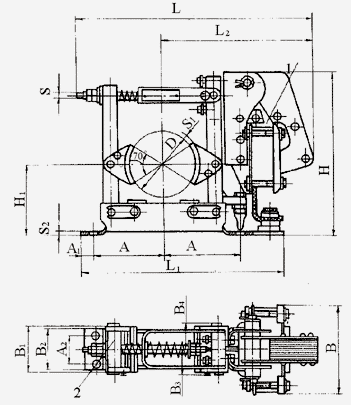

Чертеж тормоза серии ТКТ


Размеры в мм тормозов серии ТКТ


<;td rowspan="2">

120

Шкив

A

A1

A2

B

B2

B3

B4

D1

H

H1

L

L1

L2

S

S1

S2

Угол поворота якоря, град.

Масса, кг

Диаметр, D

Ширина, В1

Max.

100

70

110

15

40

132

65

45

36

13

280

100

398

300

268

8

6

4

7.5

11,2

200

90

175

22

60

90

54

47

18

420

170

546

400

328

11

8

8

7.5

25,4

200

90

177

470

660

4438

5.5

37,5

300

140

250

25

80

81

72

22

605

240

805

550

520

14

9

5.5

75

300

140

243

620

780

495

5.5

99



Тормоза ТКТ 100...300 приводятся в действие посредством электромагнита переменного тока типа МО.

Колодочные тормоза общего назначения типа ТКП
с электромагнитом постоянного тока для шкивов диаметрами от 100 до 300 мм

Тормоза предназначены для затормаживания и растормаживания механизма, которому придан тормоз, в разных условиях работы. Тормоза ТКП 100...300 приводятся в действие посредством короткоходового электромагнита постоянного тока МП. Работа тормоза: при затормаживании ток отключен, электромагнит не работает, шкив заторможен (принцип "fail-safe"). Под действием сжатой пружины рычаги поворачиваются на пальцах и прижимают колодки к поверхности тормозного шкива. При включении электромагнита главная пружина тормоза сжимается, и рычаги, освободившись от пружины, расходятся, растормаживая шкив.



Основные технические характеристики


Тип
тормоза

Диаметр тормозного шкива D, мм

Тормозной момент Мт, Нм

Электромагнит

Параллельное возбуждение

Последовательное возбуждение

При 60% номин. тока

При 40% номин. тока

Тип

Напряжение, В

ПВ=25%

ПВ=40%

ПВ=100%

ПВ=25%

ПВ=40%

ПВ=25%

ПВ=40%

ТКП-100

100

20

16

8

20

16

13

10

МП-101

110

ТКП-200/100

200

39

31

16

39

31

26

20

МП-101

ТКП-200

200

157

122

53

157

122

105

78

МП-201

220

ТКП-300/200

300

235

186

78

235

186

157

118

МП-201

440

ТКП-300M

300

490

412

167

490

412

327

262

МП-301

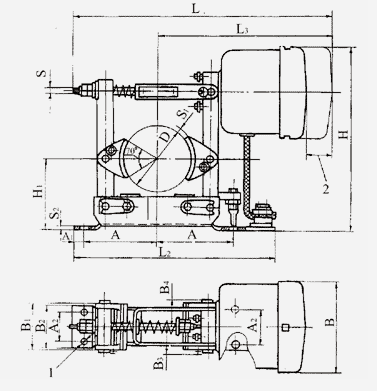

Чертеж тормоза серии ТКП


Размеры в мм тормозов серии ТКП


Шкив

A

A1

A2

B

B2

B3

B4

D1

H

H1

L

L1

L2

L3

S

S1

S2

Ход штока

Масса, кг

Диаметр, D

Ширина, В1

Min.

Max.

100

70

110

15

40

132

65

45

36

13

274

100

391

38

300

261

8

6

4

2

3

15.8

200

90

175

22

60

90

54

47

18

414

170

539

400

321

11

8

8

2

3

30

200

90

178

437

588

43

371

2.5

3

41

300

140

250

25

80

120

81

72

22

577

240

741

550

448

14

9

2.5

4

78.5

300

140

223

600

786

48

493

3

4.5

80


Кольцевые токоприемники

Кольцевые токоприемники типа К-3106, К-3109, К-3112 предназначены для передачи электроэнергии с неповоротной части крана к электродвигателям, аппаратам и приборам освещения, расположенным на поворотной части.

Основные технические данные и характеристики:
Тип кольцевого токоприемника К3106 К3109 К3112
Диаметр колонны, мм 252 252 252
Число колец, шт 6 9 12
Допустимая токовая нагрузка на кольцо, А
ПВ 100% 150 150 150
ПВ40% 250 250 250
Масса, кг 30 39 45

В комплект поставки входит: Токоприемник-1 шт., Паспорт – 1 экз.
