Крановые электродвигатели
|

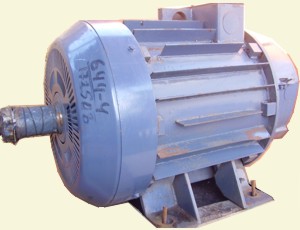

Крановые и металлургические асинхронные двигатели переменного тока
серий МТ,МТН, 4МТН с фазным ротором и серий МТКF, МТКН,4МТКН с короткозамкнутым ротором в закрытом обдуваемом исполнении предназначены для работы при повышенной температуре окружающей среды
до + 40С от сети частотой 50 и 60 Гц, напряжением 220/380, 230/400, 240/415, 380/660, 380, 415,500 В.
Номинальный режим работы S3, ПВ=40%. Степень защиты IP=54.
Применяются в жилищном и капитальном строительстве, энергетике, на транспорте, в горнодобывающей и металлургической промышленности.
По способу монтажа различаются двигатели следующего исполнения
1М1000 – на лапах для крепления к полу
1М2010 – фланцевые или на лапах с вертикальным валом
1М2000 – фланцевые или на лапах с горизонтальным валом
По заказу двигатели могут выполняться с двумя одинаковыми концами вала.
|
 |
Структура условного обозначения:
МТК Х1,Х2,1, Х3 - Х4
М-машина
Т - трехфазная
К - с короткозамкнутым ротором ( отсутствие буквы – с фазным ротором)
Х1 - класс нагревостойкости изоляции (F или Н )
Х2 - условная величина наружного диаметра пакета статора ( 0-7)
1 - порядковый номер серии
Х3- условная длина пакета статора (1,2,3)
Х4 - число полюсов (6,8,10, 6/12,6/16,6/20,6/24)
|

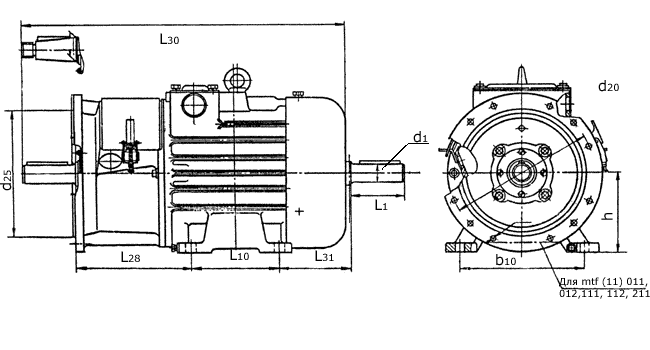

Чертежи, габаритные, установочные присоединительные
размеры крановых двигателей
Обозначение
двигателя |
Габаритные, установочные и присоединительные размеры электродвигателей |
Вал |
b10 |
d1 |
d20 |
d25 |
h |
L1 |
L10 |
L28 |
L30 |
L31 |
MTF 011 |
180 |
28 |
255 |
215 |
112 |
60 |
150 |
183 |
550 |
132 |
цилиндр |
MTF 012 |
180 |
28 |
255 |
215 |
112 |
60 |
190 |
183 |
585,5 |
127 |
цилиндр |
MTF (H) 111 |
220 |
35 |
300 |
250 |
132 |
80 |
235 |
183 |
616,5 |
140 |
цилиндр |
MTF (H) 112 |
220 |
35 |
300 |
250 |
132 |
80 |
235 |
183 |
656,5 |
135 |
цилиндр |
MTF (H) 132 |
216 |
42 |
300 |
250 |
132 |
110 |
203 |
|
682 |
89 |
цилиндр |
MTF (H) 211 |
245 |
40 |
300 |
250 |
160 |
110 |
243 |
207 |
731,5 |
150 |
цилиндр |
MTF (H) 311 |
280 |
50 |
300 |
250 |
180 |
110 |
260 |
224 |
771,5 |
150 |
цилиндр |
MTF (H) 312 |
280 |
50 |
300 |
250 |
180 |
110 |
320 |
224 |
846,5 |
170 |
цилиндр |
MTF (H) 411 |
330 |
65 |
350 |
300 |
225 |
140 |
335 |
237 |
910 |
175 |
конус |
MTF (H) 412 |
330 |
65 |
350 |
300 |
225 |
140 |
420 |
237 |
955 |
165 |
конус |
4MTM(H)200L |
318 |
65 |
|
|
200 |
140 |
305 |
|
907 |
133 |
конус |
4MTM(H)225M |
356 |
70 |
|
|
225 |
140 |
311 |
|
906 |
149 |
конус |
4MTM(H)225L |
356 |
70 |
|
|
225 |
140 |
356 |
|
1070 |
149 |
конус |
4MTM(H)280S |
457 |
80 |
|
|
280 |
170 |
368 |
|
1090 |
190 |
конус |
4MTM(H)280M |
457 |
80 |
|
|
280 |
170 |
419 |
|
1170 |
190 |
конус |
4MTM(H)280L |
457 |
80 |
|
|
280 |
170 |
457 |
|
1260 |
190 |
конус |
4MTM(H)400S |
686 |
110 |
|
|
400 |
210 |
560 |
|
1423 |
280 |
конус |
4MTM(H)400M |
686 |
110 |
|
|
400 |
210 |
630 |
|
1493 |
280 |
конус |
4MTM(H)400L |
686 |
110 |
|
|
400 |
210 |
710 |
|
1573 |
280 |
конус |
Технические характеристики крановых двигателей
Тип
двигателя |
Мощность, кВт |
Частота вращения, об/мин |
КПД, % |
Ток при 380 В, А |
Mпуск/Mном |
Масса, кг |
MTF, MTKF011-6 |
1,4 |
1000 |
89 |
10 |
3,2 |
56/47 |
MTF, MTKF,012-6 |
2,2 |
1000 |
87 |
15 |
3,0 |
63/54 |
MTF, MTKF 111-6 |
3,5 |
1000 |
86 |
17 |
2,9 |
87/78 |
MTF, MTKF112-6 |
5,0 |
1000 |
88 |
13 |
2,8 |
105/92 |
MTF, MTKF211-6 |
7,0 |
1000 |
87 |
15 |
2,7 |
- |
AMTF, AMTKF132M6 |
5,0 |
1000 |
87 |
16 |
2,6 |
118/98 |
AMTF, AMTKF132L6 |
7,5 |
1000 |
87 |
16 |
2,6 |
135/116 |
MTF, MTKF311-6 |
11 |
1000 |
86 |
17 |
2,5 |
180-163 |
MTF, MTKF311-8 |
7,5 |
750 |
86 |
17 |
2,5 |
180-163 |
MTF, MTKF312-6 |
15 |
1000 |
84 |
18 |
2,4 |
220-205 |
MTF, MTKF312-8 |
11 |
750 |
84 |
18 |
2,4 |
220-205 |
MTF, MTKF411-6 |
22 |
1000 |
85 |
19 |
2,6 |
280-255 |
MTF, MTKF411-8 |
15 |
750 |
85 |
19 |
2,6 |
280-255 |
MTF, MTKF412-6 |
30 |
1000 |
87 |
22 |
1,9 |
345-315 |
MTF, MTKF412-8 |
22 |
750 |
87 |
22 |
1,9 |
345-315 |
4MTM200LB8 |
22 |
750 |
83 |
58 |
3,0 |
305 |
4MTKM200LB8 |
22 |
750 |
83 |
54 |
3,2 |
290 |
4MTM200LA6 |
22 |
1000 |
86 |
51 |
2,8 |
270 |
4MTM200LB6 |
30 |
1000 |
87 |
66 |
2,8 |
300 |
4MTK200LA6 |
22 |
1000 |
87 |
48 |
3,3 |
253 |
4MTK200LB6 |
30 |
1000 |
87 |
61 |
3,3 |
279 |
4MT200LA8 |
15 |
750 |
83 |
44 |
3,2 |
275 |
4MTK200LA8 |
15 |
750 |
83 |
40 |
3,2 |
260 |
4MTM225M8 |
30 |
750 |
85 |
74 |
2.9 |
390 |
4MTM225L8 |
37 |
750 |
86 |
88 |
2.9 |
470 |
4MTM225M6 |
37 |
1000 |
87 |
80 |
3.0 |
390 |
4MTKM225M6 |
37 |
1000 |
85 |
77 |
3.0 |
360 |
4MTM225L6 |
55 |
1000 |
88 |
117 |
2.9 |
490 |
4MTKM225L6 |
55 |
1000 |
86 |
112 |
3.4 |
460 |
4MTKM225M8 |
30 |
750 |
84 |
72 |
2.8 |
360 |
4MTKM225L8 |
37 |
750 |
85 |
85 |
2.8 |
450 |
4MTM280S10 |
45 |
600 |
86 |
109 |
3.0 |
715 |
4MTM280L10 |
75 |
600 |
89 |
175 |
3.0 |
975 |
4MTM280S6 |
75 |
1000 |
89 |
149 |
3.2 |
740 |
4MTM280L6 |
110 |
1000 |
91 |
216 |
3.5 |
970 |
4MTH-400S10 |
110 |
600 |
90.5 |
240 |
1.75 |
1280 |
4MTH-400M10 |
132 |
600 |
91.3 |
285 |
2.1 |
1445 |
4MTH-400L10 |
160 |
600 |
91.3 |
355 |
2.55 |
1605 |
4MTM280L8 |
758 |
750 |
91 |
155 |
3.5 |
970 |
4MTM280M10 |
60 |
600 |
88 |
140 |
3.02 |
825 |
|
|
