Контакторы электромагнитные серий КТ(П)6000
Контакторы электромагнитные серий КТ(П)6000, открытого исполнения с естественным воздушным охлаждением предназначены для включения и отключения приемников электрической энергии на номинальное напряжение до 660 В переменного тока частотой 50 и 60Гц |
 |
Условия эксплуатации
Высота над уровнем моря не более 1000 м. При работе над уровнем моря до 4300 м технические характеристики согласовываются с предприятием-изготовителем.
Рабочая температура окружающего воздуха от минус 45 до 40°С.
Относительная влажность окружающего воздуха не более 98% при температуре 35°С и более низких температурах без конденсации влаги.
Место установки контакторов, защищенное от прямого попадания воды, масла, эмульсии.
Рабочее положение контакторов в пространстве - на вертикальной плоскости. Допускается отклонение от вертикального положения не более 5° в любую сторону. |
|
Структура условного обозначения контакторов
КТ (КТП) – буквенное обозначение вида контактора КТ- контактор переменного тока с управлением переменным током
КТП- контактор переменного тока с управлением постоянным током
КТ 60 Х1 Х2
60-условный номер серии
Х1-номинальный ток
1-100А; 2-160А; 3-250А; 4-400А; 5-630А; 6-1000А Х2-число полюсов
1,2,3,4,5 |

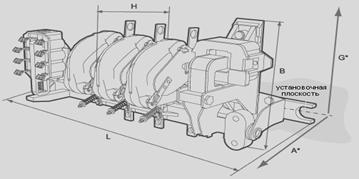

Основные габаритные размеры контакторов серии КТ
|
Тип контактора |
L , мм |
Н, мм |
В,мм |
Вес,кг |
КТ - 6013 |
380 |
156 |
196 |
7 |
КТ - 6023 |
380 |
156 |
196 |
8,6 |
КТ - 6033 |
480 |
198 |
240 |
17 |
КТ - 6633 |
380 |
174 |
222 |
8,2 |
КТ - 6043 |
580 |
314 |
338 |
42,5 |
КТ - 6053 |
680 |
275 |
325 |
57,0 |
КТ - 6063 |
680 |
328 |
415 |
62,0 |
Основные технические характеристики
Наименование параметра |
Значение параметра для контакторов серий |
| |
КТ6000Б |
КТ6000БС |
КТП6000Б |
КТП6000БС |
Род тока главной цепи |
Переменный |
Род тока цепи управления |
Переменный |
Постоянный |
Число главных полюсов |
2;3 |
4 |
2;3 |
4 |
2;3 |
4; 5 |
2;3 |
4; 5 |
2;3 |
4 |
2;3 |
4 |
2;3 |
4; 5 |
2;3 |
4; 5 2; 3 |
4 |
2;3 |
4 |
2;3 |
4 |
2;3 |
4 |
Число вспомогательных контактов |
2з + 2 р или Зз + 3 р |
|
Номинальный ток главной цепи, А |
100 |
80 |
160 |
125 |
100 |
80 |
160 |
125 |
100 |
80 |
160 |
125 |
100 |
80 |
160 |
125 100 |
80 |
160 |
125 |
100 |
80 |
160 |
125 |
Номинальное напряжение главной цепи, В |
380 |
Номинальное напряжение втягивающих катушек, В |
36; 110; 127; 220; 380; 500 |
24; 48; 110; 220 |
Номинальное напряжение изоляции, В |
660 |
Допустимая частота включений, циклов в час |
1200 |
600 |
1200 |
600 |
600 |
150 |
600 |
150 |
30 |
1200 |
600 |
1200 |
600 |
30 |
Механическая износостойкость, млн. циклов ВО |
10 |
5 |
10 |
5 |
5 |
1,3 |
5 |
1,3 |
0,3 |
16 |
5 |
16 |
5 |
0,3 |
Коммутационная износостойкость контактора, тыс. циклов ВО |
330 |
300 |
10 |
330 |
10 |
Контакторы постоянного тока серий КПВ 600
Контакторы предназначены в основном
для управления электродвигателями постоянного тока
и применяются в качестве линейных контакторов,
реверсирующих контакторов, контакторов ускорения и др.
|
 |
Основные технические характеристики
Тип контактора |
Номинальный ток, А |
Число включений в час |
Число вспомогательных контактов |
Масса, кг |
КПВ 602 |
100 |
1200 |
4 |
5,5 |
КПВ 603 |
160 |
1200 |
4 |
8,5 |
КПВ 604 |
250 |
1200 |
4 |
13,5 |
КПВ 605 |
630 |
1200 |
4 |
30,5 |
КПВ 623 |
160 |
600 |
3 |
8,5 |
КПВ 624 |
250 |
600 |
3 |
14,0 |
Контакторы КПВ604, КПВ605 исполняются с одним замыкающим главным контактом.
Номинальное напряжение главных контактов, В - 220 постоянного тока. Контакторы могут быть применены для работы при других напряжениях по согласованию с заводом-изготовителем.
Номинальный ток главой цепи, А - 250 для КПВ604; 630 для КПВ605.
Номинальное напряжение втягивающей катушки, В - 110 либо 220 постоянного тока. Контакторы могут быть применены при других напряжениях втягивающих катушек по согласованию с заводом-изготовителем.
Контакторы могут быть выполнены с 2 "З" и 2 "Р" блок-контактами, 2 "З" и 1 "Р" блок-контактами или без них. Конструкция блок-контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения "З" и "Р" контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи.
Два однотипных контактора с замыкающими контактами, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок- контактов только с правой стороны 2 "З", 1 "Р".
Максимальная допустимая частота включений в час - 1200.
Коммутационная износостойкость, млн. циклов ВО - 0,2.
Механическая износостойкость, млн. циклов ВО -10,0.
Потребляемая мощность, Вт - 55 для КПВ604; 75 для КПВ605.
Режим работы - продолжительный, прерывисто-продолжительный и повторно-кратковременный и кратковременный. Контакторы для продолжительного режима работы имеют контакты с серебряными вставками.
Контакторы, поставляемые без плиты, допускают установку только на изоляционных панелях, а на металлической изолированной плите - на металлических рейках.
Присоединение внешних проводников -переднее и заднее.
Климатическое исполнение - У3, ХЛ3, Т3 по ГОСТ15150-69.
Степень защиты - IР00.
|

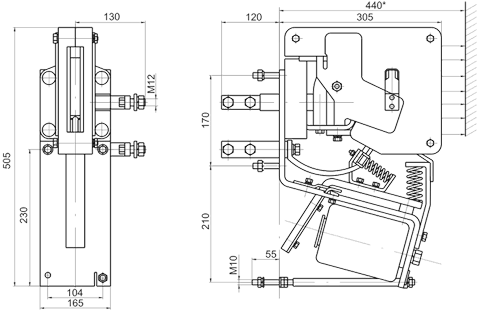

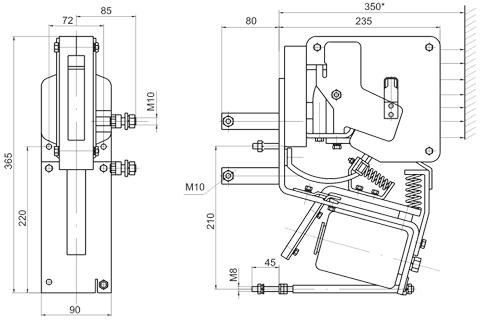

Габаритные размеры КПВ

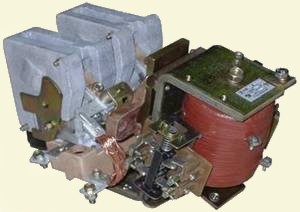

Контакторы постоянного тока с магнитным гашением типа КТПВ 600
Контакторы постоянного тока с магнитным гашением типа КТПВ 600 с управлением от сети постоянного тока предназначены для работы их главных контактов в цепях переменного тока при напряжении до 380 В с частотой 50 Гц.
Втягивающие катушки контакторов исполняются на номинальное напряжение 110 или 220 В постоянного тока.
Число срабатываний в зависимости от нагрузки до 1200 в час.
Контакторы пригодны для работы: в продолжительном, в прерывесто-продолжительном и повторно-кратковременном режимах работы.
Контакторы соответствуют ТУ 16-524.024-80 и пригодны для тяжелых режимов работы.
|
 |
Контакторы КТПВ 623 и КТПВ 624 изготавливаются с 2«З» главными контактами с дугогашением, без плит.
Контакторы, изготавливаются с 2«З» и 2 «Р» блок-контактами, 2«З» и 1«Р» блок-контактами или без них.
Конструкция блок-контактов, примененных на контакторах, позволяет при монтаже или условиях эксплуатации производить пересборку элементов за счет изменения положения «З» и «Р» контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи.
Два однотипных контактора, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок-контактов только с правой стороны.
Контакторы допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.
|
Номенклатурный список: контакторы КТПВ 623, КТПВ 624
Тип контактора |
напряжение цепи катушки, В |
способ подсоединения |
режим работы |
блок-контакты |
масса, кг, не более |
Габаритные размеры |
КТПВ 623 |
КТПВ 624 |
номенклатурный номер |
без б/к |
2«З» 2«Р» |
2«З» 1«Р» |
КТПВ 623 |
КТПВ 624 |
КТПВ 623 |
КТПВ 624 |
| 136230113 |
136240113 |
- 110 |
переднее |
повторно-кратковременный |
x |
|
|
14 |
29 |
200x335x205 |
240x420x280 |
| 136230114 |
136240114 |
|
x |
|
15 |
30 |
| 136230115 |
136240115 |
|
|
x |
| 136230116 |
136240116 |
продолжительный |
x |
|
|
14 |
29 |
| 136230117 |
136240117 |
|
x |
|
15 |
30 |
| 136230118 |
136240118 |
|
|
x |
| 136230119 |
136240119 |
заднее |
повторно-кратковременный |
x |
|
|
14 |
29 |
| 136230120 |
136240120 |
|
x |
|
15 |
30 |
| 136230121 |
136240121 |
|
|
x |
| 136230122 |
136240122 |
продолжительный |
x |
|
|
14 |
29 |
| 136230123 |
136240123 |
|
x |
|
15 |
30 |
| 136230124 |
136240124 |
|
|
x |
| 136230213 |
136240213 |
- 220 |
переднее |
повторно-кратковременный |
x |
|
|
14 |
29 |
| 136230214 |
136240214 |
|
x |
|
15 |
30 |
| 136230215 |
136240215 |
|
|
x |
| 136230216 |
136240216 |
продолжительный |
|
x |
|
14 |
29 |
| 136230217 |
136240217 |
|
x |
|
15 |
30 |
| 136230218 |
136240218 |
|
|
x |
| 136230219 |
136240219 |
заднее |
повторно-кратковременный |
x |
|
|
14 |
29 |
| 136230220 |
136240220 |
|
x |
|
15 |
30 |
| 136230221 |
136240221 |
|
|
x |
| 136230222 |
136240222 |
продолжительный |
x |
|
|
14 |
29 |
| 136230223 |
136240223 |
|
x |
|
15 |
30 |
| 136230224 |
136240224 |
|
|
x |
Контакторы серии МК
Контакторы постоянного тока серии МК предназначены для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220 В постоянного тока (кроме контакторов МК1-20Д, МК3-20Д, МК1-30, МК2-30), до 1000 В постоянного тока (контакторы МК1-20М) и до 380 В переменного тока 50, 60 Гц (контакторы МК1-20Ф, Б; МК1-22А, Б; МК1-30А, Б; МК2-20А, Б; МК2-30А, Б; МК1-20Д; МК3-20Д) общепромышленных установок, а также для коммутации электрических цепей тепловозов и электровозов на напряжение 220 В постоянного тока.
|
 |
Контакторы МК1-20Д, МК3-20Д применяются в лифтовых низковольтных комплектных устройствах управления, МК1-20М — для вагонов метрополитена.
Контакторы МК1-20, МК2-20, МК3-20, МК4-30 могут применяться при работе в силовых цепях постоянного тока при напряжении 440 В как однополосные аппараты, при этом главные контакты должны быть соединены последовательно.
Контакторы МК1-20, МК1-30, МК2-20, МК2-30 могут применяться при работе в силовых цепях переменного тока при напряжении 500 В частоты 50 и 60 Гц при снижении номинального рабочего тока.
Контакторы МК1Б—МК4Б предназначены для неавтоматизированного электропривода, отличаются от контакторов МК1А—МК4А коммутационной износостойкостью.
Коммутационная износостойкость контакторов МК1Б—МК4Б составляет не менее половинных значений коммутационной износостойкости соответствующих типоисполнений контактора МК1А—МК4А.
Номинальный ток контакторов вспомогательной цепи — 10 А.
Втягивающие катушки контакторов пригодны для питания только постоянным током и исполняются на номинальные напряжение цепи управления 24(27), 48(50), 75, 110 и 220 В (на напряжение 50 В используются катушки на напряжение 48 В и на напряжение 27 В используются катушки на напряжение 24 В). По согласованию с изготовителем контакторы могут быть изготовлены с втягивающими катушками для переменного тока, имеющими выпрямительный блок.
Контакты вспомогательной цепи рассчитаны на номинальное напряжение 110 - 660 В пере-менного и 110 - 220 В постоянного тока. Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50% от общего числа контактов вспомогательной цепи.
Все контакторы выполняются с передним присоединением силовой цепи и цепи управления, без плиты.
Контакторы допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.
Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки.
Контакторы пригодны для работы в продолжительном, прерывисто-продолжительном, кратковременном и повторно-кратковременном режимах работы. Контакторы МК2-20Б** пригодны для работы только при кратковременном режиме с общей длительностью пребывания втягивающей катушки под током не более 15 с.
Допустимая частота срабатывания контактора под нагрузкой в повторно-кратковременном режиме — до 1200 циклов включений-отключений в час при ПВ — 40%.
|
|
Тип контактора
|
Номинальный ток главной цепи, А
|
Род тока главной цепи
|
Число и исполнение главных контактов
|
Число и исполнение вспомогательных контактов
|
Номинальное напряжение цепи управления, В
|
|
замыкающих |
размыкающих |
замыкающих |
размыкающих |
|
МК1-01А |
40 |
постоянный |
- |
1 |
2 |
2 |
24(27), 48(50), 110, 220 |
|
МК1-01Б |
|
МК1-01А для тепловозов |
24(27), 48(50), 75, 110 |
|
МК1-10А |
1 |
- |
24(27), 48(50), 110, 220 |
|
МК1-10Б |
|
МК1-10А для тепловозов |
24(27), 48(50), 75, 110, 220 |
|
МК1-11А* |
1 |
1 |
|
МК1-11Б |
24(27), 48(50), 110, 220 |
|
МК1-20А |
постоянный и переменный до 500 В |
2 |
- |
|
МК1-20Б |
|
МК1-20А |
переменный, 380 В |
|
МК1-20Б |
|
МК1-20А для тепловозов |
постоянный |
24(27), 48(50), 75, 110 |
|
МК1-20Д для лифтов |
переменный, 380 В |
110 |
|
МК1-20Мдля метро |
20 |
постоянный |
24(27), 75, 110 |
|
МК1-02А* |
40 |
- |
2 |
24(27), 48(50), 75, 110, 220 |
|
МК1-02Б |
24(27), 48(50), 110, 220 |
|
МК1-21А |
2 |
1 |
|
МК1-21Б |
|
МК1-22А |
постоянный и переменный до 500 В |
2 |
2 |
24(27), 48(50), 110, 220 |
|
МК1-22Б* |
|
МК1-22А |
переменный, 380 В |
|
МК1-22Б |
|
МК1-22Б для тепловозов |
постоянный |
24(27), 48(50), 75, 110, 220 |
|
МК1-30А* |
переменный, 380 В |
3 |
- |
|
МК1-30Б* |
24(27), 48(50), 110, 220 |
|
МК1-30Б для тепловозов |
24(27), 48(50), 75, 110, 220 |
|
МК1-55А |
10 вспомогательной цепи |
постоянный и переменный380 В |
- |
- |
5 |
5 |
24(27), 48(50), 110, 220 |
|
МК1-55Б |
|
МК1-66А |
6 |
6 |
|
МК1-66Б |
|
МК1-84А |
8 |
4 |
|
МК1-84Б |
|
МК2-01А |
63 |
постоянный |
- |
1 |
2 |
2 |
24(27), 48 (50), 110, 220 |
|
МК2-01Б |
|
МК2-01А для тепловозов |
24(27), 48 (50), 75, 110 |
|
МК2-10А |
1 |
- |
24(27), 48 (50), 110, 220 |
|
МК2-10Б |
|
МК2-10А для тепловозов |
24(27), 48 (50), 75, 110 |
|
МК2-11А* |
1 |
1 |
24(27), 48 (50), 75, 110, 220 |
|
МК2-11Б |
24(27), 48 (50), 110, 220 |
|
МК2-20А |
постоянный и переменный до 500 В |
2 |
- |
|
МК2-20Б |
|
МК2-20А |
переменный, 380 В |
|
МК2-20Б |
|
МК2-20А для тепловозов |
постоянный |
24(27), 48 (50), 75, 110 |
|
МК2-02А* |
- |
2 |
24(27), 48 (50), 75, 110, 220 |
|
МК2-02Б |
24(27), 48 (50), 110, 220 |
|
МК2-20Б** для масляных
выключателей |
2 |
- |
- |
- |
48, 110, 220 |
|
МК2-30А* |
переменный, 380 В |
3 |
- |
2 |
2 |
24(27), 48 (50), 75, 110, 220 |
|
МК2-30Б |
24(27), 48 (50), 110, 220 |
|
МК3-01А |
100 |
постоянный |
- |
1 |
24(27), 48 (50), 75, 110, 220 |
|
МК3-01Б |
|
МК3-01А для тепловозов |
24(27), 48 (50), 75, 110 |
|
МК3-10А |
1 |
- |
24(27), 48 (50), 75, 110, 220 |
|
МК3-10Б |
|
МК3-10А для тепловозов |
24(27), 48 (50), 75, 110 |
|
МК3-11А |
1 |
1 |
24(27), 48 (50), 75, 110, 220 |
|
МК3-11Б |
|
МК3-11А для тепловозов |
24(27), 48 (50), 75, 110 |
|
МК3-20Д для лифтов |
переменный, 380 В |
2 |
- |
24(27), 48 (50), 75, 110, 220 |
|
МК3-20 |
постоянный |
|
МК4-01А |
160 |
- |
1 |
|
МК4-01Б |
|
МК4-01А для тепловозов |
24(27), 48 (50), 75, 110 |
|
МК4-10А |
1 |
- |
24(27), 48 (50), 75, 110, 220 |
|
МК4-10Б |
|
МК4-10А для тепловозов |
24(27), 48 (50), 75, 110 |
|
МК4-11А |
160 |
постоянный |
1 |
1 |
2 |
2 |
24(27), 48(50), 75, 110, 220 |
|
МК4-11Б |
|
МК4-11Адля тепловозов |
24(27), 48(50), 75, 110 |
|
МК4-20 |
2 |
- |
24(27), 48(50), 75, 110, 220 |
Контакторы серий КПД и КТК
Область применения контакторов :
- КТК-0, КТК-1, КПД-100 - крановое и тяговое электрооборудование ( в т.ч. троллейбусы, трамваи)
- КПД-113Е, КПД-114Е - крановое электрооборудование
- КПП-113, КПП-114 - тяговое электрооборудование (в т.ч. троллейбусы, трамваи, метро, большегрузные автомобили)
- ТКПД-114В - тяговое электрооборудование (в т.ч. тепловозы)
|
|
|
Контакторы КТК-0-10 взаимозаменяемые с КПД-110Е
Контакторы КТК-1-01 взаимозаменяемые с КПД- 111Е
Контакторы КТК-1-11 взаимозаменяемые с КПД – 131Е
Контакторы КТК-1-20 взаимозаменяемые с КПД- 121Е |
Технические характеристики контакторов
Тип контактора |
Номинальное
Напряжение, В |
Номинальный ток, А |
Напряжение включающей катушки, В |
Масса, кг |
КТК-0-10 |
-220 |
25 |
24,50
75,110
170,220
440 |
1,6 |
КТК-1-01 |
-220 |
80 |
3,1 |
КТК-1-11 |
-220 |
80 |
4,3 |
КТК-1-20 |
-220 |
80 |
4,0 |
КПД-113 |
-220 |
160 |
24,50,110,
220,440 |
6,6 |
КПД- 114 |
-220 |
250 |
9,0 |
|
|
