Выключатели путевые серии ВП16 мгновенного действия предназначены для коммутации электрических цепей управления переменного напряжения до 660В частотой 50 и 60 Гц и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Классификация выключателей

Тип выключателя	Количество полюсов	Вид привода	Исполнение выключателя по виду срабатывания	Эскиз
ВП16Г23А (Б)131	1	Рычаг с роликом	С резьбовым неуплотненным вводом
ВП16Г23А (Б)231	2
ВП16Д23А (Б)131	1		С притычным вводом
ВП16Д23А (Б)231	2
ВП16Е23А (Б)131	1		С резьбовым уплотненным вводом
ВП16Е23А (Б)231	2
ВП16Г23А (Б)141	1	Селективный привод	С резьбовым неуплотненным вводом
ВП16Г23А (Б)241	2
ВП16Д23А (Б)141	1		С притычным вводом
ВП16Д23А (Б)241	2
ВП16Е23А (Б)141	1		С резьбовым уплотненным вводом
ВП16Е23А (Б)241	2
ВП16Г23А (Б)151	1	V-образный рычаг (с роликом на каждом плече)	С резьбовым неуплотненным вводом
ВП16Г23А (Б)251	2
ВП16Д23А (Б)151	1		С притычным вводом
ВП16Д23А (Б)251	2
ВП16Е23А (Б)151	1		С резьбовым уплотненным вводом
ВП16Е23А (Б)251	2

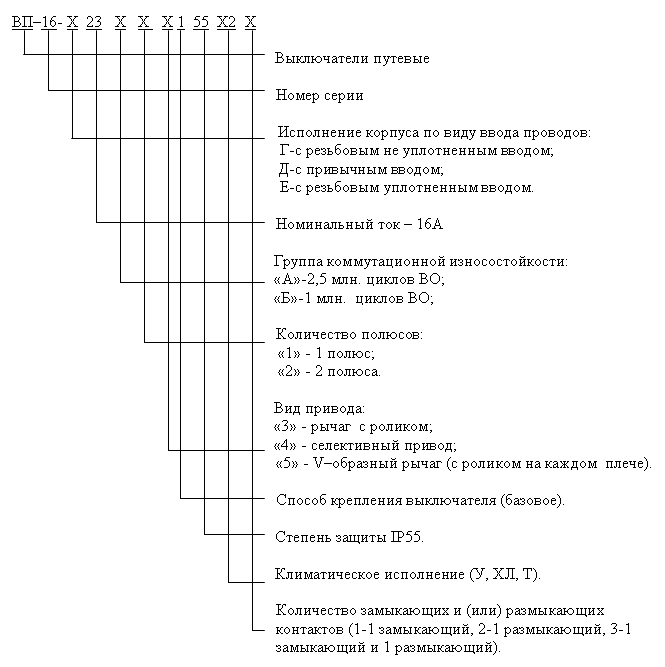

Структура условного обозначения
