Назначение

Выключатели путевые серии ВП15 предназначены для коммутации электрических цепей управления переменного напряжения до 660В частотой 50 и 60 Гц и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Классификация выключателей

Тип выключателя Количество полюсов Вид привода Исполнение выключателя по виду срабатывания Эскиз
ВП15К21А (Б)111 1 Толкатель Прямого действия, полумгновенного действия
ВП15К21А (Б)211 2
ВП15К21А (Б)121 1 Толкатель с роликом
ВП15К21А (Б)221 2
ВП15К21А (Б)131 1 Рычаг с роликом
ВП15К21А 231 2
ВП15К21Б 231
ВП15К21А (Б)161 1 Рычаг, регулируемый по длине Полумгновенного действия
ВП15К21А (Б)261 2
ВП15К21А (Б)191 1 Рычаг с роликом, регулируемый по длине
ВП15К21А 291 2

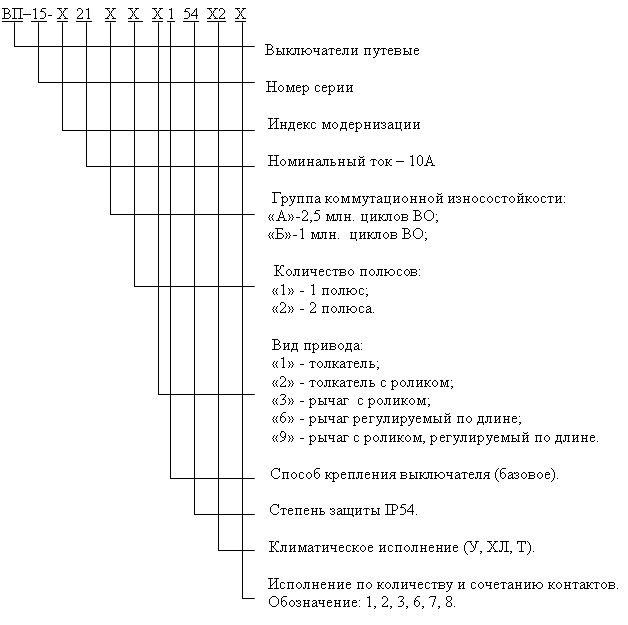

Структура условного обозначения
