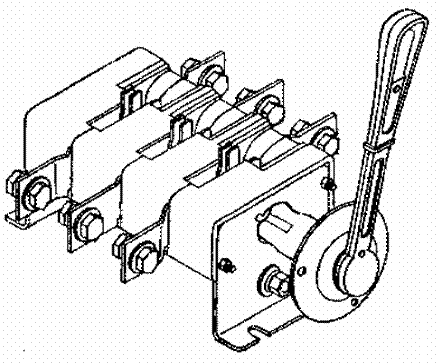

Рисунок - Выключатель-разъединитель ВР32

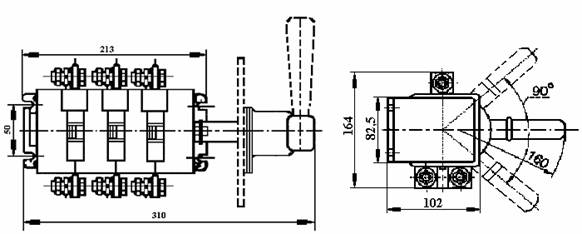

Рисунок - Эскиз Выключателя-разъединителя ВР32

Структура условного обозначения

 ВР32-ХХ Х Х Х Х Х Х - Х Х ХХ ХХ

ВР - вид аппарата;
32 - номер серии;
ХХ - номинальный ток: 31 - 100 А;
35 - 250 А;
37 - 400 А;
39 - 630 А;
Х - обозначение съемности рукоятки: А - несъемная;
В - съемная;
Х - число полюсов и число направлений: 1 - однополюсный на одно направление;
2 - двухполюсный на одно направление;
3 - трехполюсный на одно направление;
4 - четырехполюсный на одно направление;
5 - однополюсный на два направления;
6 - двухполюсный на два направления;
7 - трехполюсный на два направления;
8 - четырехполюсный на два направления;
Х - наличие или отсутствие дугогасительных камер: 0 - отсутствие дугогасительных камер;
1 - наличие дугогасительных камер;
Х - расположение плоскости присоединения внешних зажимов контактных выводов: 1 - параллельно плоскости монтажа;
2 - перпендикулярно плоскости монтажа;
3 - комбинированное: ввод параллельно, вывод перпендикулярно плоскости монтажа;
4 - комбинированное: ввод перпендикулярно, вывод параллельно плоскости монтажа;
Х - вид рукоятки ручного привода: 0 - без рукоятки;
2 - боковая рукоятка;
3 - передняя поворотная рукоятка;
4 - передняя смещенная рукоятка;
5 - боковая смещенная рукоятка;
Х - наличие или отсутствие вспомогательных контактов: 0 - без вспомогательных контактов;
1 - со вспомогательными контактами;
ХХ - степень защиты со стороны рукоятки привода: 00 - IP00;
32 - IP32;
54 - IP54;
ХХ - климатическое исполнение (УХЛ, Т) и категория размещения (2 - для IP54, 3 - для IP00, IP32) по ГОСТ 15150-69.

Технические данные
