Ящик силовой с рубильником серии Я8601, ЯБПВУ, ЯРП

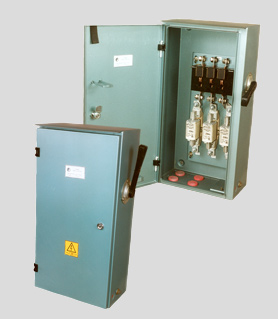

Ящик силовой с рубильником Я 8601

Ящики серии Я8601 предназначены для защиты сетей и приемников электрической энергии от длительных перегрузок и токов короткого замыкания, коммутации цепей активных и индивидуальных нагрузок. Ящики Я8601 заменяют ящики ЯРП и ЯРВ.

Обозначение модели: Я 8 6 01 Х1
8 - ввод и распределение энергии
6 - обозначение класса
01 - порядковый номер ящика
Х1 - условное обозначение теплового тока (40 - 100А, 44 - 250А, 46 - 400А, 48 - 630А)

Номинальное рабочее напряжение, В

380

Номинальное напряжение изоляции, В

660

Номинальный ток цепи ящиков, А

100A, 250A, 400A, 500A, 630A

Количество полюсов и фаз

3(4)

Степень защиты

IP32

Встраиваемые плавкие предохранители

ППН-33

Встраиваемые выключатели-разъединители на одно или два направления

ВР32-31

Температура окружающего воздуха

от -50 до +40 С
Ящик с рубильником Я8601-40

Наименование

Ток (А)

Ящик силовой с рубильником Я 8601-40 100 А IP32

100

Ящик силовой с рубильником Я 8601-44 250 А IP32

250

Ящик силовой с рубильником Я 8601-46 400 А IP32

400

Ящик силовой с рубильником Я 8601-48 500 А IP32

500

Ящик силовой с рубильником Я 8601-48 630 А IP32

630

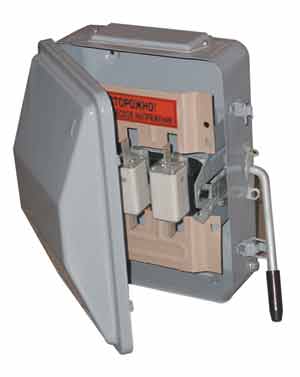

Ящик силовой ЯБПВУ

Ящики силовые ЯБПВУ1 предназначены для нечастых (не более 3-х в час) включений и отключений силовых электрических цепей напряжением 380/220В переменного тока частотой 50Гц с системами заземления TN-C, ТТ, а также для защиты их при перегрузках и коротких замыканиях.
Климатическое исполнение: У; категория размещения: 3 по ГОСТ 15150-69.

Номинальный ток цепи ящиков, А

100A, 250A, 400A

Тип предохранителя

ПН-2

Номинальный ток предохранителя, А

100

Степень защиты

IP54, IP31

Температура окружающего воздуха

от -45 до +40 С
Ящик силовой ЯБПВУ-1М 100 А IP54 в комплекте с предохранителями

Наименование

Ток (А)

Вес (кг)

Габаритные размеры (мм)

Ящик силовой ЯБПВУ-1М 100 А IP54 в комплекте с предохранителями

100

7 кг

335 x 374 x 164 мм

Ящик ЯБПВУ-1М 100 А б/ПН2

100

5.5 кг

347х350х162 мм

Ящик силовой ЯБПВУ-250 250 А IP31/IP54 в комплекте с предохранителями

250

16.6 кг

414х600х252 мм

Ящик силовой ЯБПВУ-400 400 А IP31/IP54 в комплекте с предохранителями

400

20 кг

414х600х252 мм

Ящик распределительный ЯРП-20У3 с ПРС на 20А, IP20
Номинальный ток цепи ящиков = 20A
Номинальное рабочее напряжение = 380В

Ящики серии ЯРП 20 предназначен для нечастых включений и отключений (не более 6-ти в час с интервалом не менее 3 минут) силовых электрических цепей напряжением 380/220В с глухозаземленной нейтралью переменного тока частотой 50 Гц, защиты их от токов перегрузки и токов короткого замыкания, а также для защиты электроприемников,в том числе асинхронных электродвигателей с короткозамкнутым ротором.
