ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ СЕРИИ АЕ 2040

ТЕХНИЧЕСКОЕ ОПИСАНИЕНазначение и область применения

Выключатели серии АЕ 2040-10Б ИГРФ.641252.003 ТУ предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в час и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz и постоянного тока до 220 V.

Выключатели АЕ 2040-10Б соответствуют ГОСТ Р 50030.2. Выключатели могут изготавливаться в экспортном исполнении.

Структура условного обозначения АЕ 20ХХ-10Б-ХХ XX
АЕ - условное обозначение вида аппарата;
20 - порядковый номер разработки;
Х - номинальный ток выключателя: 4 - 100А;
Х - условное обозначение числа полюсов и наличия расцепителей:

число полюсов

РТ

РЭ

условное обозначение

2*

-

2

5

3

-

3

6

* Отсутствуют токоведущие части в левом полюсе.

10Б - условное обозначение выключателя без свободных контактов и дополнительных расщепителей с уменьшенными габаритными размерами;
ХХ - степени защиты выключателя: 00 - IP00. ХХ - обозначение климатического исполнения и категории размещения: У3, УХЛ4, Т3.

Условия эксплуатации

- Категория применения - А (по ГОСТ Р 50030.2).
- Группа механического исполнения - М3, М4, М6 (по ГОСТ 17516.1).
- Рабочее положение выключателя в пространстве на вертикальной плоскости с возможностью поворота от вертикального положения в указанной плоскости на 90°±10° в обе стороны.
- Высота над уровнем моря до 2000 м.
- Тип атмосферы II (по ГОСТ 15150).
- Виды климатических исполнений выключателя У3*, и Т3 (по ГОСТ 15150).
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями:
IP20 - оболочки выключателя
IP00 - зажимов для присоединения внешних проводников.
* Пригодны для использования в условиях УХЛ4.


Требования безопасности

Выключатель соответствует требованиям ГОСТ 12.2.007.0, "Правилам устройства электроустановок" и обеспечивает условия эксплуатации, установленные "Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей".

Класс защиты выключателя по способу защиты человека от поражения электрическим током - 0.

Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях (связанным с возможным возгоранием аппаратов), удовлетворяет требованиям раздела I ГОСТ 12.1.004 и составляет не более 10-6 в год.


Основные технические данные

НАИМЕНОВАНИЕ ПАРАМЕТРА

АЕ 2040-10Б

Номинальный ток выключателя In, A

100

Номинальное рабочее напряжение
главной цепи, V

-50; 60 Hz

~380

~660

-

- 220



Износостойкость выключателя

общее количество циклов СО

20000

количество циклов
СО под нагрузкой
при токе:

10 - 25А

20000

16000

31,5; 40 А

16000

12500

50; 63 А

16000

10000

80; 100 А

8000

-

Количество циклов СО под действием максимальных расцепителей тока

200

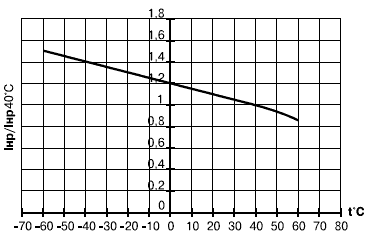

Влияние температуры


Зависимость рабочих токов тепловых расщепителей,
выраженных в кратностях к номинальному току,
от температуры окружающего воздуха.


Подключение

Выключатели допускают возможность присоединения шин, кабелей без кабельного наконечника из меди и алюминия. Сечение подключаемых проводников от 6 до 50 mm2.

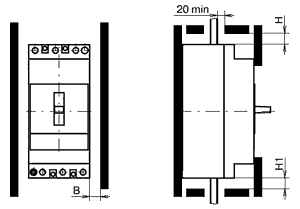

Минимальные расстояния от металлических заземленных частей (или изоляционных щитков распределительных устройств) до выключателей АЕ 2040-10Б

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, V

РАЗМЕРЫ, mm

В

Н

Н1

- 220

10

40

5

~380, ~660

20

50

5

Присоединяемые проводники должны быть изолированы на длине 100mm от выключателя.





Характеристики расцепителей и коммутационные возможности АЕ 2040-10Б

ТИП ВЫКЛЮЧАТЕЛЯ

НОМИНАЛЬНЫЙ ТОК
ТЕПЛОВОГО РАСЦЕПИТЕЛЯ, А

УСТАВКА ПО ТОКУ
СРАБАТЫВАНИЯ
ЭЛЕКТРО-
МАГНИТНОГО
РАСЦЕПИТЕЛЯ

НОМИНАЛЬНАЯ ПРЕДЕЛЬНАЯ НАИБОЛЬШАЯ
ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ (ICU), КА, ICS=100% ICU

ДЕЙСТВУЮЩЕЕ ЗНАЧЕНИЕ ТОКА ПРИ
ПЕРЕМЕННОМ НАПРЯЖЕНИИ И
КОЭФФИЦИЕНТЕ МОЩНОСТИ ЦЕПИ

ПРИ ПОСТОЯННОМ
НАПРЯЖЕНИИ 220 V И
ПОСТОЯННОЙ ВРЕМЕНИ
ЦЕПИ 5ms

380 V

СОSф

660 V

СОSф

АЕ 2042-10Б
АЕ 2043-10Б
АЕ 2045-10Б
АЕ 2046-10Б

10

12Iн

2

0,9

2

0,9

3,5

12,5

16

3

3

5

20

25

31,5

6

0,7

4

0,8

10

40

50

63

80

5 Iн; 10 Iн

-

-

100

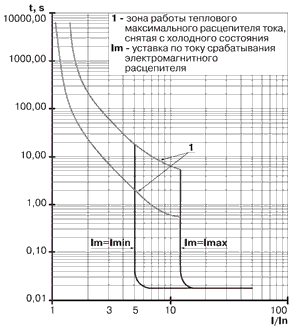

#9679; Время-токовые характеристики выключателя АЕ 2046

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

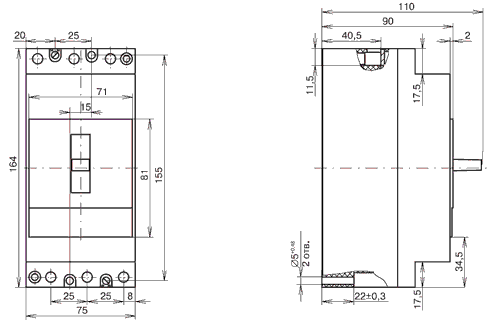

Выключатель АЕ 2040-10Б на номинальные токи 10 - 63 А

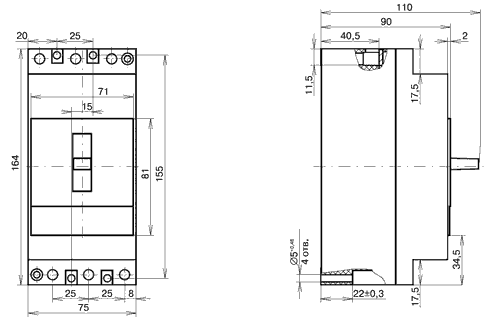

Выключатель АЕ 2040-10Б на номинальные токи 80 А; 100 А

Масса выключателя АЕ 2040-10Б

НАИМЕНОВАНИЕ

ЧИСЛО ПОЛЮСОВ ВЫКЛЮЧАТЕЛЯ

МАССА, kg, HE БОЛЕЕ

АЕ 2040-10Б

2

1,03

3

1,15
