Привод передвижения башенного крана ПК-6,3

Назначение и область применения

Привод передвижения крана ПК-6,3 (основной вариант) и его исполнения (ПК-6,ЗП; ПК-6,ЗД; ПК-6,ЗС; ПК-6,ЗР) предназначены для комплектации ходовых тележек и механизмов стрелы башенных строительных кранов.

Приводы также могут быть использованы для установки в других механизмах в качестве мотор-тормоз-редукторов, работающих при повторно-кратковременном режиме с реверсом, пусковыми и тормозными перегрузками и постоянными или переменными нагрузками при установившихся оборотах двигателя. Они предназначены для эксплуатации на открытом воздухе в районах с температурой окружающей среды от плюс 40 до минус 40 °С, а в специальных исполнениях -от плюс 60 до минус 40 °С или от плюс 40 до минус 60 °С.

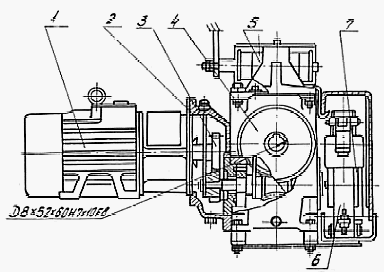

Привод ПК-6,3 состоит из приводного электродвигателя 1 соединенного с глобоидным редуктором переходным фланцем 2, в корпусе которого находится зубчатая передача З. Глобоидный редуктор 4 с межосевым расстоянием 125 мм состоит из червяка с двумя выходными концами и колеса со шлицевым отверстием в ступице. К верхним лапам корпуса редуктора прикреплен амортизатор 5, книжним - рама с установленным на ней тормозом. Тормозной шкив 7 смонтирован на выходном конце червяка. Крутящий момент от вала двигателя через зубчатую передачу 3 (шестерня установлена на валу двигателя, зубчатое колесо - на червяке) передается червяку, который вращает колесо редуктора, соединенное посредством шлицевого вала с ходовыми колесами крана. Торможение осуществляется прижатием колодок тормоза к шкиву. Тормозные колодки прижимаются к шкиву сразу же после отключения электродвигателя и остаются в таком положении вплоть до пуска привода. Амортизатор соединен с рамой ходовой тележки крана через упругий элемент, который сглаживает пиковые и ударные перегрузки, возникающие при пуске и торможении крана. Преимущество привода перед другими аналогичными механизмами заключается в его высокой нагрузочной и перегрузочной способности в сочетании с большим диапазоном передаточных чисел, компактностью и надежностью. В приводе использованы оригинальные конструкторско-технологические решения защищенные авторскими свидетельствами.

Варианты исполнения

Условное обозначение привода состоит из обозначения его типа, передаточного числа, типа электродвигателя, климатического исполнения и категории размещения.

Пример записи при заказе:
Привод ПК-6,3 с передаточным числом 30, электродвигателем MTF 111-6, в климатическом исполнении.

Обозначение варианта исполнения Назначение Вариант присоединяемого двигателя
ПК-6,3.000 Привод для унифицированных ведущих ходовых тележек кранов
ПК-6,3 П.000 Привод для механизмов передвижения некоторых моделей тяжелых кранов (без тормозного устройства и рамы) 4 АС132S6,
МТF-11-6,
MTF-112-6
ПК-6,3 Д.000 Привод для специальных ходовых тележек(без тормозного устройства, рамы и амортизатора) МТF-11-6,
MTF-112-6
ПК-6,3 С.000 Привод для механизмов стрелы крана (без амортизатора) 4AC132S6,
MTF 112-6,
4AC 112MB6У
ПК-6,3 Р.000 Привод для ремонтных и других целей (без электродвигателя и электромагнита) 4АС132S6,
MTKF 11-6,
MTKF 112-6,
MTF 111-6,
MTF-112-6

Характеристики

Наименование параметров Передаточные чила
  16, 20, 25, 30, 32, 40, 63
Мощность электродвигателя, кВт 6,3 4,2
Крутящий момент на выходном валу при установившейся работе механизма при ПВ не выше 0,25, Н.м 2200 1800
Максимальный кратковременный пусковой момент на выходном валу, Н.м 3200 2500
Коэффициент полезного действия 0,81 0,75
Частота вращения входного вала, об/мин 1000
Габаритные размеры (длина х ширина х высота), мм 1140х520х660
Масса привода, кг 270
Максимальный тормозной момент, Н.м 40
